Medidor de Vazão tipo Vórtice
Os medidores de vazão vórtice são simples de operar e manter, e operam no mundo inteiro como um método confiável e rentável para obter medição precisa da vazão. São usados para medição de taxa de vazão e/ou totalização de volume de vapor, gás e líquido, em tubulações completamente cheias. graças ao seu simples modo de funcionamento.
O Medidor de vazão vórtice Ss-MV é usado para a medição de vazões, é amplamente aplicado em diversas áreas, como petróleo, indústria química, farmacêutica, metalurgia e energia elétrica.
- Na indústria de Petróleo e Gás: Os Medidores de Vazão são comumente usados para medir o fluxo de gás natural, petróleo bruto e produtos refinados, como gasolina e diesel. Suas características de alta precisão e confiabilidade o tornam ideal para essas aplicações;
- Indústria química e petroquímica. Os Medidores de Vazão são usados para medir o fluxo de uma variedade de líquidos e gases, incluindo líquidos corrosivos e abrasivos. Eles podem ser usados em ambientes perigosos, como aqueles que contêm gases explosivos ou tóxicos;
- Na indústria de alimentos e bebidas: Os Medidores de Vazão são usados - para medir o fluxo de líquidos como leite, cerveja e refrigerantes. Eles também são usados para medir o fluxo de vapor em aplicações de processamento de alimentos;
- Na indústria de tratamento de água e águas residuais. Os Medidores de Vazão podem ser usados para medir o fluxo de águas brutas, tratadas e residuais. Eles também podem ser usados para medir o fluxo de produtos químicos utilizados em processos de tratamento;
O medidor de vazão de vórtice mede a vazão com base no princípio de vórtices de Von Karman. O tubo de medição contém um obstáculo plano, após o qual ocorre um rastro de vórtices (causam flutuações de pressão). A frequência f do rastro de vórtices é proporcional à velocidade v.
À medida em que a velocidade do fluxo aumenta, a frequência dos sinais gerados também aumenta. A frequência dessas flutuações de pressão é diretamente proporcional ao fluxo do fluido. A vantagem é que ele mede com precisão o fluxo, independentemente da viscosidade ou densidade do fluido que está sendo medido. É também um dispositivo durável, sem partes móveis, o que o torna de baixa manutenção e duradouro.
Assim, a medição de vazão é feita pela medição indireta de velocidade do fluido.
A medição do fluxo resultante de um ou mais Medidores de Vazão, pode ser visualizado pelo display do medidor montado sobre o corpo do Medidor de Vazão, visualizado através de um ou mais PCs ou dispositivos móveis que estiverem no mesmo endereço do Medidor de Vazão e através de gráficos e relatórios que podem ser acessados de qualquer lugar com acesso a internet.
O Medidor de Vazão Vortex NÃO É BIDIRECIONAL . Se for montado invertido na tubulação , ele não irá funcionar.
Ao dimensionar o Medidor de Vazão ( tubo com sensor) é preciso informar se o mesmo irá trabalhar com líquido ou gás.
As vazões mínimas e máximas vão corresponder às frequências mínima e máxima e à área de seção.
No geral, um medidor de vazão de vórtice é uma ferramenta confiável e precisa que pode ser usada para medir o fluxo de fluidos em uma variedade de aplicações industriais. Seu design é simples e durável e possui uma ampla gama de aplicações na medição da vazão da maioria dos fluidos.
Classificação dos métodos de conexão: conexão de flange (padrões de flange: DIN, ANSI, JIS), fixação de flange e conexão roscada.
As dimensões gerais de todos os produtos que fornecemos são feitas sob medida. Nas imagens acima estão os tamanhos para alguns diâmetros de tubo. Entre em contato conosco se precisar de outras medidas.
Medidores de Vazão com certificado CE, ISO 9001 e certificado à prova de explosão.
Medição de vazão em massa:
Em aplicações de medição de vapor ou gás, o Medidor de Vazão mede a massa ou vazão em massa.
Isso é feito através do sensor de Temperatura e Pressão do Medidor de Vazão, para que se possa determinar a densidade do fluido.
O Medidor de Vazão ao determinar a densidade, já realiza a transformação da vazão volumétrica.
Este medidor de vazão que considera a temperatura e pressão pode exibir unidades de massa ao medir vapor, como: KG/H, toneladas/H.
Opções e especificações do Medidor de Vazão Ss-MV-LGV:
Utilizar com: líquido não corrosivo, gás comum, gás natural, vapor (vapor saturado e vapor superaquecido);
Faixa de fluxo de medição: líquido: 0,3 ~ 7 m / s | gás: 3 ~ 55 mm / s | vapor: 7 ~ 70 m / s
A temperatura do fluido medido: -40°C~+350°C, -20°C~350°C;
Diâmetro do tubo: (DN15 ~ DN450), tipo de plug-in: (DN200 ~ DN1500);
Precisão: 1%, 0,5% (0,5% pode ser alcançado através de ajuste fino não linear);
Repetibilidade: 0,2% do valor indicado;
Material do corpo principal: aço inoxidável 304, aço inoxidável 316 7, SS304, SS316 3.
Temperatura ambiente: (-25°C ~ +65°C), umidade (5 ~ 90% RH50°C) (para requisitos especiais, por favor, informar para avaliação);
Alimentação externa: 12Vcc, 24Vcc, 110Vac, 220Vac,
Formas de conexão: braçadeira, rosca, fixação de flange, conexão de flange (opções padrão: DIN, ANSI, JIS);
Visualização da medição: via PC ou dispositivo móvel, e/ou gráfico/relatório;
PARA ESPECIFICAÇÃO DO MEDIDOR DE VAZÃO :
-
Qual fluido será utilizado, gás, água, suco, leite, vapor, combustível, ou outro fluído?
-
Qual a temperatura do fluído que passará pelo Medidor de Vazão?
-
Qual será a pressão com que o fluído passará pelo Medidor de Vazão?
-
Qual é o diâmetro da tubulação atual em que o Medidor de Vazão será inserido?
-
A fixação do Medidor de Vazão na tubulação atual deverá ser feita via braçadeira, rosca, fixação de flange, conexão de flange ou de outra forma?
-
Haverá válvula totalmente aberta antes do Medidor de Vazão? Caso sim, quantos metros haverá entre o Medidor de Vazão e a válvula?
-
Haverá um cotovelo 90° antes do Medidor de Vazão? Caso sim, quantos metros haverá entre o Medidor de Vazão e o cotovelo?
-
O Medidor de Vazão estará no meio de dois cotovelos 90°, cotovelos esses que estão no mesmo plano? Caso sim, quantos metros haverá entre o Medidor de Vazão e os dois cotovelos?
-
O Medidor de Vazão estará no meio de dois cotovelos 90°, cotovelos esses que estarão em planos diferentes? Caso sim, quantos metros haverá entre o Medidor de Vazão e os dois cotovelos e qual é a diferença de altura entre os dois cotovelos?
-
Haverá uma válvula semiaberta antes do Medidor de Vazão? Caso sim, quantos metros haverá entre o Medidor de Vazão e a válvula?
-
Há interesse em visualizar o valor da vazão via PC, dispositivo móvel, ou Smart TV? Caso sim, quantos PCs, dispositivos móveis ou Smart TV serão usados?
-
Há interesse em receber notificações via aplicativo de mensagem, em caso de problemas na vazão? Caso sim, quantos usuários devem receber as notificações?
-
Há interesse em que os valores de vazão sejam armazenados e visualizados via relatórios, gráficos, dashboards por data e hora? Caso sim, quantos usuários deverão ter acesso?
-
REQUERIMENTOS E RECOMENDAÇÕES DE INSTALAÇÃO:
- Para garantir a necessidade de manutenção do Medidor, uma válvula de corte deve ser instalada na tubulação antes e depois do medidor e uma tubulação de desvio deve ser instalada, caso não possa haver a parada do fornecimento;
- Gás na tubulação em que flui líquido trás erros na medição. Durante a instalação, preste atenção especial nas situações em que pode ocorrer a mistura de gás ao líquido a ser medido, especialmente para a medição de meios líquidos leves;
- A temperatura ambiente do local de instalação deve atender aos requisitos técnicos;
- O local de instalação não deve apresentar fortes vibrações e fortes interferências de campo magnético. Medidas de redução de vibração devem ser tomadas quando houver forte vibração, por exemplo, use suportes que absorvem vibrações;
- O local de instalação deve garantir fácil instalação e manutenção;
- A área ao redor do local de instalação não deve ser preenchida com gases corrosivos ou inundada;
- Evite luz solar direta ou exposição ao sol por longos períodos de tempo. Neste caso, devem ser tomadas as medidas de sombreamento necessárias;
- A direção da seta de fluxo no sensor deve ser consistente com a direção do fluxo de fluido no tubo;
- Ao medir líquidos, certifique-se de que a tubulação esteja cheia;
- Quando for necessária uma instalação vertical, o fluido deverá fluir de baixo para cima;
- A válvula reguladora de vazão não deve ser instalada após o Medidor de Vazão, mas sim antes do Medidor de Vazão;
- A vida útil da bateria do Medidor pode chegar a mais de 5 anos, e a vida útil da bateria do indicador multifuncional pode chegar a mais de 12 meses;

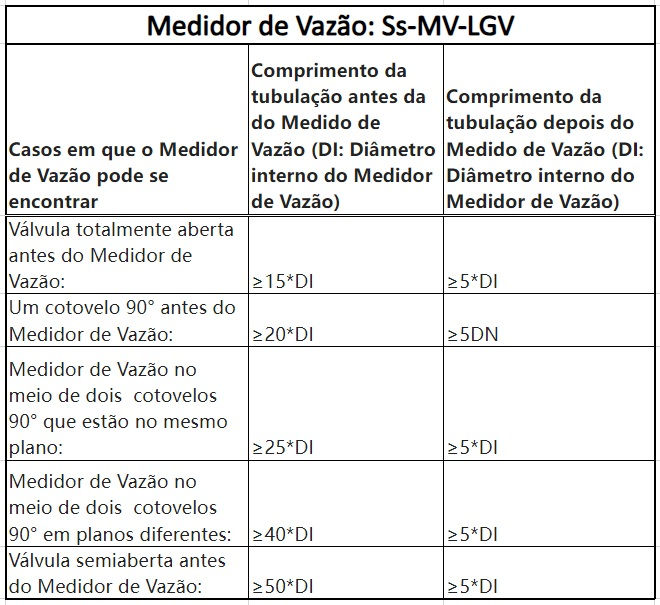

- O comprimento da tubulação, tanto a que será instalada antes do Medidor de Vazão, como a que será instalada após o Medidor de Vazão, devem seguir as indicações conforme planilha nas imagens acima;
